- Mampu memahami tentang penggunaan MQ-2, gas sensor, torch LDR, infrared sensor, dan torch sensor sebagai pendeteksi telur busuk.
- Mampu mengenali berbagai komponen yang ada pada pendeteksi telur yang disimulasikan di proteus.
- Mampu menggunakan proteus dan pengaplikasiannya untuk mendeteksi telur busuk.
- Mampu merancang rangkaian simulasi pendeteksi telur busuk dan mensimulasikannya pada proteus
- Baterai
- Resistor
- Buzzer
- Kapasitor
- Ground
- Transistor
- Infrared Sensor
Infrared sensor adalah komonen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda
- Sensor Gas
Sensor jenis ini adalah alat yang digunakan untuk mendeteksi konsentrasi gas yang mudah terbakar diudara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat lansung diatur sensitifitasnya dengan mengatur trimpotnya.
Spesifikasi sensor pada sensor gas MQ-2 adalah sebagai berikut:
- Catu daya pemanas : 5V AC/DC
- Catu daya rangkaian : 5VDC
- Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen
- Keluaran : analog (perubahan tegangan)
- Berikut konfigurasi dari sensor MQ-S :
- Pin 1 merupakan heater internal yang terhubung dengan ground.
- Pin 2 merupakan tegangan sumber (VC) dimana Vc < 24 VDC.
- Pin 3 (VH) digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC.
- Pin 4 merupakan output yang akan menghasilkan tegangan analog
- LED Yellow
- LED Blue
- LED Green
- OP-AMP
- Relay
- Logicstate
- Motor
- Touch Sensor
- Sensor LDR
- Lamp
- 2N3819
- 2N2222
- Voltmeter DC
- Baterai
Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda. Terminal bertanda negatif adalah sumber elektron yang akan mengalir melalui rangkaian listrik eksternal ke terminal positif. Ketika baterai dihubungkan ke beban listrik eksternal, reaksi redoks mengubah reaktan berenergi tinggi ke produk berenergi lebih rendah, dan perbedaan energi-bebas dikirim ke sirkuit eksternal sebagai energi listrik. Secara historis istilah "baterai" secara khusus mengacu pada perangkat yang terdiri dari beberapa sel, namun penggunaannya telah berkembang untuk memasukkan perangkat yang terdiri dari satu sel.
Prinsip operasi
Baterai mengubah energi kimia lansung menjadi energi listrik. Baterai terdiri dari sejumlah sel volta. Tiap sel terdiri dari 2 sel setengah yang terhubung seri melalui elektrolit konduktif yang berisi anion dan kation. Satu sel setengah termasuk elektrolit dan elektrode negatif, elektrode yang di mana anion berpindah; sel-setengah lainnya termasuk elektrolit dan elektrode positif di mana kation berpindah. Reaksi redoks akan mengisi ulang baterai. Kation akan tereduksi (elektron akan bertambah) di katode ketika pengisian, sedangkan anion akan teroksidasi (elektron hilang) di anode ketika pengisian. Ketika digunakan, proses ini dibalik. Elektrodanya tidak bersentuhan satu sama lain, tetapi terhubung via elektrolit. Beberapa sel menggunakan elektrolit yang berbeda untuk tiap sel setengah. Sebuah separator dapat membuat ion mengalir di antara sel-setengah dan bisa menghindari pencampuran elektrolit
- Resistor
Resistor atau disebut juga dengan hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengukur arus listrik dalam suatu rangkaian elektronika. Satuan dari resistor adalah ohm. Nilai resistor biasanya diawali dengan kode angka ataupun gelang warna yang tedpat di badan resistor. Hambatan resistor disebut juga dengan resistansi.
- Buzzer
Buzzer merupakan sebuah komponen elektronika yang berfungsi untuk mengkonversikan getaran listrik menjadi getaran suara.Pada dasarnya prinsip kerja Buzzer hampir sama dengan loud speaker, jadi Buzzer juga terdiri dari lilitan yang terpasang pada diafragma dan kemudian lilitan tersebut dialiri arus sehingga menjadi elektromagnet, lilitan ini akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak balik sehingga membuat udara bergetar yang akan menghasilkan suara
- Kapasitor
Kapasitor adalah komponen elektronika yang mempunyai kemampuan menyimpan eletron selama waktu tertentu atau komponen elektronika yang digunakan untuk menyimpan muatan listrik yang terdiri dari dua konduktor dan dipisahkan oleh dua penyekat tiap konduktor disebut keeping
beberapa fungsi kapasitor diantaranya:
- Fungsi kapasitor sebagai kopling penghubung antara rangkaian. Kopling kapasitor akan memblok tegangan DC dan mengalirkan sinyal AC.
- Sebagai penyaring atau filter untuk meredam tegangan ripple pada rangkaian power supply.
- Sebagai peredam noise pada rangkaian.
- Kapasitor sebagai penghemat daya listrik PLN.
- Sebagai pelindung saklar dari loncatan api pada saat terhubung terutama pada tegangan tinggi.
- Ground
Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.
Kegunaan ground
- Titik kembalinya arus atau sinyal listrik
- Pelindung terhadap gelombang elektromagnetik dari udara sekitar
- Pengaman setrum jika ada kerusakan (ground sesungguhnya)
- Titik patokan (referensi) tegangan atau sinyal dari berbagai titik di rangkaian
- Menghilangkan dengung pada penguat audio
- Mengurangi noise pada penguat audio (amplifier)dll
- Transistor NPN dan PNP
Istilah PNP dan NPN diambil dari polaritas arus yang bekerja pada transistor. NPN artinya tipe transistor yang bekerja atau mengalirkan arus negative dengan positif sebagai biasnya. Transistor NPN mengalirkan arus negatif dari emitor menuju ke kolektor. Emitor berperan sebagai input dan kolektor berperan sebagai output apabila transistor tersebut diberikan arus positif pada basisnya.
Sebalknya transistor PNP mengalirkan arus dari emitor menuju kolektor. Emitor difungsikan sebagai input dan kolektor sebagai outpurnya jika nasisnya dialiri arus negative
- Sensor infrared
Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.
Prinsip kerja sensor infrared
Grafik respon sensor infrared
Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.
- Sensor gas
Sensor Asap MQ2 dengan Arduino di gunakan sebagai sensor deteksi Alkohol, H2, LPG, CH4, CO, Asap, dan Propane, Sensor ini sangant cocok di gunakan untuk alat emergensi sebagai deteksi gas-gas, seperti deteksi kebocoran gas, deteksi asap untuk pencegahan kebakaran dan lain lain. sangat penting untuk menghindari kejadian-kejadian yang dapat mengancam nyawa pekerja maupun hewan atau tumbuhan yang berada di sekitar area tersebut, karena beberapa jenis gas bisa sangat membahayakan.
Sensor gas dapat membaca segala jenis gas yang mematikan, seperti gas yang mudah terbakar, gas beracun, gas yang dapat menimbulkan ledakan, dn jika adanya gejala pengurangan oksigen. Sensor ini dapat kita temui di berbagai jenis perusahaan dan tempat, seperti tambang minyak dan sebagainya, alat ini juga mungkin terdapat di stasiun pemadam kebakaran. Biasanya alat ini menggunakan batere untuk beroperasi. Alat ini mengirimkan sinyal peringatan menggunakan suara atau gambaran, seperti sinar lampu flashlight ataupun alarm yang bersuara nyaring saat terdapat konsentrasi gas yang dapat membahayakan bagi area tersebut. Saat alat ini merasakan konsentrasi gas yang membahayakan melebihi level yang telah di atur pada alat tersebut, alarm atau sinyal akan diaktifkan. Pada awalnya, detektor diproduksi untuk mendeteksi hanya satu jenis gas, tetapi alat sensor modern dapat mendeteksi beberapa gas beracun atau mudah terbakar, atau bahkan kombinasi dari kedua jenis.
Sensor gas dapat di golongkan dari cara pengerjaannya (semikonduktor, oksidasi, katalis, infrared, dan lain sebagainya). Ada dua jenis sensor gas, yaitu sensor gas portable dan sensor gas yang terpasang. Jenis sensor yang pertama merupakan alat sensor yang dapat di gunakan selagi berkeliling, yang biasanya di pasang di saku, sabuk atau topi pegawai. Jenis sensor ke dua yaitu alat sensor yang telah terpasang, biasanya alat sensor ini di pasang di dekat ruang control, dan biasanya dapat membaca lebih dari satu jenis gas yang berbahaya
- LED
LED atau singkatan dari light emmiting diode merupakan alat yang mengeluarkan cahaya, dalam hal ini kita menggunakan sebagai indicator, apakah rangkaiannya berfungsi atau tidak. Pemasangan kutub pada LED tidak boleh terbalik karena apabila kutubnya terbalik maka LED tersebut tidak akan menyala.LED memiliki karakteristik yang berbeda-beda menurut watna yang dihasilkan. Semakain tinggi arus yang mengalir pada LED maka semakin terang pula cahaya yang dihasilkan, namun perlu diperhatikan bahwa besarnya arus yang diperbolehkan adalah 10 mA – 20 mA dam pada tegangan 1.6 V – 3.5 V menurut karakter warna yang dihasilkan. Apabila arus yang mengalir lebih dari tersebut maka LED akan terbakar.
- Op-amp
Op-Amp adalah singkatan dari Operational Amplifier. Merupakan salah satu komponen analog yang sering digunakan dalam berbagai aplikasi rangkaian elektronika. IC Op-Amp adalah piranti solid-state yang mampu mengindera dan memperkuat sinyal, baik sinyal DC maupun sinyal AC. Op amp berfungsi sebagai pengindra dan penguat sinyal masukan baik DC maupun AC juga sebagai penguat diferensiasi impedansi masukan tinggi, penguat keluaran impedansi rendah. OpAmp banyak dimanfaatkan dalam peralatan-peralatan elektronik sebagai penguat, sensor, mengeraskan suara, buffer sinyal, menguatkan sinyal, mengitegrasikan sinyal. Selain itu digunakan pula dalam pengaturan tegangan, filter aktif, intrumentasi, pengubah analog ke digital dan sebaliknya
- Relay
Relay adalah komponen elektronika berupa saklar elektronik yang digerakkan oleh arus listrik. Secara prinsip, relay merupakan tuas saklar dengan lilitan kawat pada batang besi atau solenoid di dekatnya. Ketika solenoid dialiri arus listrik, tuas akan tertarik karena adanya gaya magnet yang terjadi pada solenoid sehingga kotak saklar akan menutup. Pada saat rus dihentikan, gaya magnet akan dihentikan, gaya magnet akan hilang. Tuas akan kembali ke posisi semuladan kontak saklar kembali terbuka.relay biasanya digunakan untuk menggerakan arus atau tegangan yang besar
Pada dasarnya relay terdiri dari 4 komponen dasar yaitu:
- Electromagnet
- Armature
- Switch contact point (saklar)
- Spring
Kontak poin relay terdiri atas dua yaitu :
1.Normally close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi close
2. Normally open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi open
- Logicstate
Adalah suatu ensitas dalam elektronika dan matematika boelan yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Logictate atau gerbang logika terutama diimlementasika secara elektronis menggunakan diode atau transistor, akan tetapi dapat pula dibangun menggunakan susunan komponen-konponen yang memanfaatkan sifat sifat eletromagnetik, cairan, optic, bahkan mekanik.
- Motor
Terdiri atas dua bagian utama yaitu rotor dan stator. Pada tator terdapat lilitan atau magnet permanen , sedangkan rotor adalah bagian yang dialiri dengan sumber arus DC. Arus yang melalui medan magnet inilah yangdapat menyebabkan rotor dapat berputar . arah gaya electromagnet yang ditimbulkan akibat medan magnet yang dilalui oleh arus dapat ditentukan dengan menggunakan kaidah tangan kanan. Keuntungan utama motor DC adalah sebagai pengendali kecepatan , yang tidak mempengaruhi kualitas pasokan daya.
Prinsip kerja motor DC
Terdapat dua bagian utama pada sebuah motor listrik DC, yaitu stator dan rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan rotor adalah bagian yang berputar, terdiri dari kumparan jangkar. Pada prinsipnya motor DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan sebaliknya. Karena kutub utara dan selatan kumparan bertemu maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.
Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.
- Touch sensor
Touch sensor merupakan sebuah lapisan penerima input dari luar monitor. Input dari touchscreen adalah sebuah sentuhan, maka dari itu sensornya juga merupakan sensor sentuh. Biasanya sensor sentuh berupa sebuah panel terbuat dari kaca yang permukaannya sangat responsif jika disentuh. Touch sensor ini diletakkan di permukaan paling depan dari sebuah layar touchscreen, dengan demikian area yang responsif terhadap sentuhan menutupi area pandang dari layar monitor. Maka dari itu ketika kita menyentuh permukaan layar monitornya, input juga telah diberikan oleh kita. Teknologi touch sensor yang kini banyak digunakan terdiri dari tiga macam, seperti yang telah dijelaskan di atas, yaitu Resistive touchscreen, Capasitive touchscreen, dan Surface wave touchscreen. Semua jenis sensor ini memiliki cara kerja yang sama, yaitu menangkap perubahan arus dan sinyal-sinyal listrik yang ada pada sensor tersebut, merekamnya dan mengubahnya menjadi titik-titik koordinat yang berada di atas layar, sehingga posisi tepat dari sebuah sentuhan dapat langsung diketahui dengan benar.
Cara kerja
Mengetahui keberadaan dan lokasi suatu “sentuhan” di dalam suatu area dengan membaca titik-titik koordinat dari sumber sentuhan yang menempel pada layar. Pada kondisi ini touch sensor mengacu pada kontak atau sentuhan pada layar dengan menggunakan jari atau tangan. Teknologi ini juga bisa mengetahui sentuhan dari obyek pasif seperti stylus dan sejenisnya. Touch sensor merupakan sebuah monitor yang sensitif terhadap sentuhan dan tekanan (resistif), sehingga perangkat ini memiliki dua fungsi yaitu, sebagai perangkat output karena menampilkan informasi dan input karena menerima informasi. Data yang dihasilkan dari sentuhan ini tentunya adalah data mengenai posisi tangan kita yang menyentuh sinyal ultrasonic tersebut. Jika ini dilakukan secara kontinyu dan terdapat banyak sekali sensor gelombang ultrasonic pada media yang disentuhnya, maka jadilah sebuah perangkat touch sensor yang dapat digunakan.

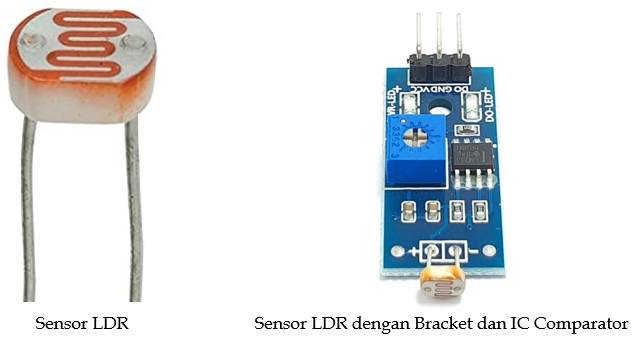

- Sensor LDR
Karakteristik Sensor Cahaya LDR (Light Dependent Resistor) Sensor Cahaya LDR (Light Dependent Resistor) adalah suatu bentuk komponen yang mempunyai perubahan resistansi yang besarnya tergantung pada cahaya. Karakteristik LDR terdiri dari dua macam yaitu Laju Recovery dan Respon Spektral sebagai berikut : Laju Recovery Sensor Cahaya LDR (Light Dependent Resistor) Bila sebuah “Sensor Cahaya LDR (Light Dependent Resistor)” dibawa dari suatu ruangan dengan level kekuatan cahaya tertentu ke dalam suatu ruangan yang gelap, maka bisa kita amati bahwa nilai resistansi dari LDR tidak akan segera berubah resistansinya pada keadaan ruangan gelap tersebut. Namun LDR tersebut hanya akan bisa menca-pai harga di kegelapan setelah mengalami selang waktu tertentu. Laju recovery meru-pakan suatu ukuran praktis dan suatu ke-naikan nilai resistansi dalam waktu tertentu. Harga ini ditulis dalam K/detik, untuk LDR tipe arus harganya lebih besar dari 200K/detik(selama 20 menit pertama mulai dari level cahaya 100 lux), kecepatan tersebut akan lebih tinggi pada arah sebaliknya, yaitu pindah dari tempat gelap ke tempat terang yang memerlukan waktu kurang dari 10 ms untuk mencapai resistansi yang sesuai den-gan level cahaya 400 lux. Respon Spektral Sensor Cahaya LDR (Light Dependent Resistor) Sensor Cahaya LDR (Light Dependent Resistor) tidak mempunyai sensitivitas yang sama untuk setiap panjang gelombang cahaya yang jatuh padanya (yaitu warna). Bahan yang biasa digunakan sebagai penghantar arus listrik yaitu tembaga, aluminium, baja, emas dan perak. Dari kelima bahan tersebut tembaga merupakan penghantar yang paling banyak, digunakan karena mempunyai daya hantar yang baik
Prinsip Kerja Sensor Cahaya LDR (Light Dependent Resistor) Resistansi Sensor Cahaya LDR (Light Dependent Resistor) akan berubah seiring den-gan perubahan intensitas cahaya yang mengenainya atau yang ada disekitarnya. Dalam keadaan gelap resistansi LDR seki-tar 10MΩ dan dalam keadaan terang sebe-sar 1KΩ atau kurang. LDR terbuat dari ba-han semikonduktor seperti kadmium sul-fida. Dengan bahan ini energi dari cahaya yang jatuh menyebabkan lebih banyak muatan yang dilepas atau arus listrik meningkat. Artinya resistansi bahan telah men-galami penurunan.
A. Langkah-langkah
- siapkan semua alat dan bahan yang akan digunakan
- letakkan alat dan bahan sesuai dengan gambar rangkaian
- sambungkan semua rangkaian seperti pada gambar rangkaian
- terakhir jalankan rangkaian
B. Rangkaian Simulasi
.png)
Prinsip Kerja
Sensor Loadcell (mendeteksi berat telur)
Ketika telur mencapai atau melebihi berat standar minimum sebesar 45, maka Load Cell mengeluarkan tegangan sebesar 10,8 mV lalu menuju ke op amp non inverting. Hasil output tegangan yg didapatkan dari opamp itu yaitu 0,73 karena rumusnya (Vin x R1/R2)+1 yang disebut dengan op amp non-inverting amplifier. Lalu hasil output tersebut menuju opamp non-inverting dan hasil outputnya sebesar 15V dengan rumusnya Aol x (Vnoninv - Vinv) dimana rumus tersebut ialah Op Amp Detektor Non Inverting. Kemudian hasil output tersebut diumpankan ke R26 sebesar 10k sehingga tegangan sebesar 0.87V menuju kaki base transistor dan mengaktifkan transistor. Collector mendapatkan tegangan dari DC Generator sebesar 9V menuju ke relay lalu ke transistor dan ke emitter lalu ke ground. Relay pun aktif mengakibatkan tuas pemindah telur hidup dan telur akan diteruskan ke proses pengemasan.Jika sensor load cell mendeteksi berat dibawah 45, berarti telur terlalu kecil atau ringan. Maka motor sebagai tuas pembuang telur akan aktif.
MQ-2 Gas Sensor (mendeteksi hidrogen sulfida pada telur busuk)
MQ-2 Gas Sensor akan mendeteksi adanya kebocoran gas pada telur dengan ditandai dengan tespin berlogika 1. Setelah itu, arus dengan tegangan output sensor sebesar 5V akan mengalir menuju ke kaki non inverting dari OPAMP yang mana terjadi penguatan tegangan sebesar 2 kali, sehingga tegangannya berubah menjadi 10V. Selanjutnya, arus melewati resistor yang mana menghambat arus listrik dan terjadi penurunan tegangan menjadi sebesar 0,81V yang dapat membuat transistornya menjadi aktif. Dengan aktifnya transistor, maka ada tegangan dari kaki kolektor ke kaki emitor base transistor dan menuju Ground yang mana dapat mengaktifkan Relaynya yang ditandai dengan berpindahnya switch Relay dari kanan ke kiri.
Torch LDR (mendeteksi cahaya pada telur busuk)
Kemudian, apabila kebocoran gas tersebut dan cahaya tidak masuk ke dalam telur, maka TORCH-LDR akan mendeteksinya dengan adanya tegangan input. Setelah itu, arus dengan tegangan output sensor sebesar 5V akan mengalir menuju POT-HG yang mana dapat diatur hambatannya dengan menggeser potensiometernya sehingga menghasilkan tegangan yang dibutuhkan. Selanjutnya, arus melewati resistor yang mana menghambat arus listrik dan terjadi penurunan tegangan menjadi sebesar 0,81V yang dapat membuat transistornya menjadi aktif. Dengan aktifnya transistor, maka ada tegangan dari kaki kolektor ke kaki emitor base transistor dan menuju Ground yang mana dapat mengaktifkan Relaynya yang ditandai dengan berpindahnya switch Relay dari kiri ke kanan. Terakhir, arus akan mengalir dari Battery sehingga dapat menghidupkan LED-YELLOW dan mengaktifkan Motor dan Buzzer untuk membuka keranjang sebagai tempat pemisahan telur yang busuk tadi.
Sensor Infrared (mendeteksi penuhnya telur busuk pada keranjang)
Selanjutnya, saat keranjang tersebut penuh, maka Infrared Sensor akan mendeteksinya yang ditandai dengan tespin berlogika 1. Setelah itu, tegangan output sensor sebesar 4,68V akan mengalir menuju Resistor yang mana menghambat arus listrik dan terjadi penurunan tegangan pada Gate transistor menjadi sebesar 0,37V. Dengan adanya tegangan dari Gate, maka arus dapat mengalir dari Source ke Drain dan diteruskan menuju Relay. Relaynya menjadi aktif yang ditandai dengan switch Relay berpindah dari kanan ke kiri. Selanjutnya, tegangan dari Battery akan mengalir yang dapat menghidupkan LED-Green dan Lamp sebagai tanda bahwa keranjang sudah penuh.
Sensor Touch (Menutup Keranjang Yang Penuh Telur Busuk)
Terakhir, untuk menutup keranjang, maka diperlukan sentuhan pada Touch Sensor yang ditandai dengan tespin berlogika 1. Setelah itu, arus dengan tegangan output sensor sebesar 5V akan mengalir menuju ke kaki non inverting dari OPAMP yang mana terjadi penguatan tegangan sebesar 2 kali, sehingga tegangannya berubah menjadi 10V. Selanjutnya, arus melewati resistor yang mana menghambat arus listrik dan terjadi penurunan tegangan menjadi sebesar 0,81V yang dapat membuat transistornya menjadi aktif. Dengan aktifnya transistor, maka ada tegangan dari kaki kolektor ke kaki emitor base transistor dan menuju Ground yang mana dapat mengaktifkan Relaynya yang ditandai dengan berpindahnya switch Relay dari kiri ke kanan. Terakhir, arus akan mengalir dari Battery sehingga dapat menghidupkan LED-BLUE dan mengaktifkan Motor untuk menutup keranjang.
